STATION ROBOTISÉE LEICA ICS 50 + VPEN

Durée de l'abonnement :
(Code: 6018484)
La station laser motorisée Leica iCON iCS 50 + vPen est idéale pour capturer des données de mesure en 2D et 3D lors des prises de cotes complexes, ainsi que pour projeter des points de fixation. Grâce à sa caméra haute résolution ou au faisceau laser, vous pouvez cibler les points de mesure avec précision et simplicité.

Le relevé s’affiche sur la tablette équipée d’un logiciel adapté à votre métier pour obtenir des fichiers DXF simples à retravailler ou prêts à mettre en CNC.

Avec le Stylet vPen, la station ICS réalise des relevés encore plus rapides et plus précis.


  1. #DESCRIPTION#

    La station robotisée Leica iCS 50, compatible avec le stylet vPen, permet des prises de cotes rapides et précises au laser ou au stylet. Idéale pour des relevés complexes, elle convient aux métalliers, agenceurs, marbriers et fabricants d'escaliers, assurant une précision millimétrique pour éviter les erreurs à la pose.

    Le logiciel intégrée iCON Trades existe en 2 versions :

    • iCON Agencement : permet de visualiser le relevé en 2D ou 3D. Les fonctions permettent d’obtenir le volume de l’existant sous forme de points ou de lignes. Les fichiers DXF obtenus peuvent ensuite être retravaillés dans votre logiciel de CAO habituel.
    • iCON Gabarits : comprend toutes les fonctions de iCON Agencement ainsi que des fonction permettant d’obtenir sur chantier des plans réellement finis prêts à être utiliser en CNC. Il est par exemple possible de faire des décalages, des arrondis, d’insérer des formes prédéfinis, etc. Cette version est notamment parfaitement adaptée aux marbriers qui fabriquent des plans de travail, crédence, margelles. Les fichiers obtenus sont compatibles avec ALPHACAM.
      > En savoir plus


      vPen stylet sans fil unique

      Contrairement à l’iCS 20, la station iCS 50 est compatible avec ce stylet sans fil qui constitue une véritable rupture sur le marche des appareils de mesure. Il garantit une précision extrême (± 1 mm à 10m) et permet de mesurer des points sur n’importe quel type de surface y compris les surfaces brillantes ou le verre. La station suit en permanence la positon de la sphère située sur le stylet. Il permet également de mesurer des arrêtes sans utiliser de cible de report.
      Mise en place rapide

      Compacte et ergonomique et équipé de la fixation Quick Mount, l’appareil se fixe simplement sur le trépied. Grâce au système de mise à niveau automatique et à sa connexion optimisée, l’opérateur démarre sa prise de cote à peine arrivé sur le chantier.

      Leica_iCON_iCS20_carbon_tripod_tablet_kitchen_manual_500x300
      Visée rapide et précise

      Grâce à sa caméra de très haute qualité avec un zoom x16, l’opérateur peut viser précisément les points à relever même en extérieur lorsque le point laser n’est pas visible.
      Grâce à son moteur à haute vitesse unique sur le marché, le laser se déplace rapidement à l’endroit souhaité tout simplement en appuyant sur l’écran de la tablette qui affiche ce que « voit » le laser.
      Scan automatique

      Lorsque vous avez à relevé des formes complexes comme des ouvertures cintrées, des anses de panier ou des murs bombées, la fonction scan automatique est extrêmement efficace. Définissez le point de départ et le point d’arrivée, l’espacement entre les points et c’est parti, le laser scan la surface tout seul ! Il est même possible de scanner des surfaces entières.
      Repositionnement facile

      Grâce aux cibles brevetés vTarget, le déplacement de la station est ultra simple et rapide. Les cibles sont automatiquement détectées par la station. Vous pouvez ainsi déplacement la station autant de fois que vous le souhaitez sans perdre de temps.

      Détection du mouvement de la station

      Le station détecte en permanence le mouvement. Ainsi, vous êtes prévenus sur la tablette que la station a bougé évitant les erreurs de prises de cotes.


  2. #CARACTERISTIQUES#
    > Précision : 1,0 mm à 10 m - 2,0 mm à 50 m - 8.0 mm à 250 m
    > Précision vPen : 1,0 mm à 10 m
    > Précision vSphere : 2,5 mm à 50 m
    > Précision Hz et V : 3”
    > Portée : 0,3 à 50 / 250 m
    > Portée visée automatique : 1,2 à 40 m
    > Plage auto nivellement : Jusqu'à ± 5°
    > Zoom : 16x
    > Plage de mesure : 50 m
    > Vitesse : 180°/s
    > Portée de l’inclinaison : ±3°
    > Motorisation : Robotique
    > Poids : 3.37 Kg
    > Autonomie : 8 h
    > Temps de charge : 70% en 1h, 100% en 2h
    > Protection : IP54
    > Batterie : Li-Ion rechargeable
    > Interfaces : USB-C, WLAN

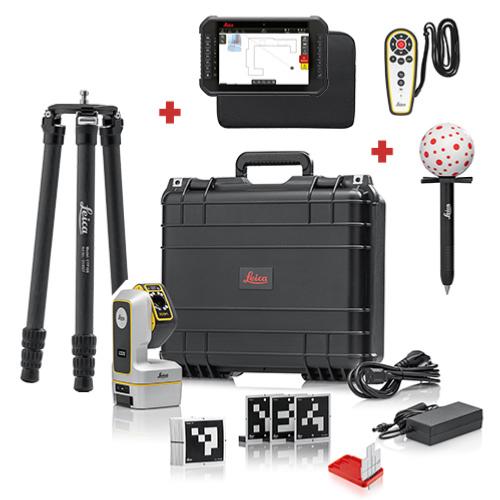

  3. #INCLUS#
    > Station robotisée Leica iCON iCS50
    Stylet sans fil vPen CVT1
    > 3 x cible rigide vTarget CVT3
    > 3 x support pour cible rigides vTarget CVT4
    > 20 x cible autocollante vTarget > CCP Basic iCS20/50 1 an (assistance matériel)

  4. #DOCS#

    Brochures sur Leica iCON Trades, incluant Leica iCON ICS20, Leica iCON50, Leica vPen et les données techniques :

    > Leica iCON Trade pour l'agencement
